SIEMENS多處理器控制系統SIMATIC TDC系列介紹：

　　性能，可擴展性和靈活性

　　SIMATIC TDC在單一平臺上以最大數量框架和最短周期時間解決了復雜的驅動，控制和技術任務。該系統特別適用于過程，能源和驅動技術中的大型工廠：

　　金屬加工和金屬加工：拉絲設備，拉伸矯直機，彎曲和矯直機，壓力機，圓弧型設備，軋機，鐓鍛設備，剪切和卷繞機

　　高壓直流輸電系統(HVDC)

　　靈活的交流傳輸系統(FACTS)，例如無功功率補償解決方案

　　SIEMENS多處理器控制系統SIMATIC TDC系列的特征性能：

　　SIMATIC TDC功能強大的處理器模塊允許在短周期時間內處理最大數量框架，最低可達100μs。

　　可擴展性

　　量身定制的硬件配置：從安裝適當數量的處理器模塊以進行同步處理器操作到整個機架的同步耦合 - 使用SIMATIC TDC，自動化系統可以在很大范圍內進行模塊化擴展。

　　靈活性

　　使用SIMATIC標準語言CFC和SFC以及廣泛的功能塊庫，可以高效地執行復雜控制結構的工程設計。通過基于ANSI C代碼創建自己的用戶庫，用戶可以獲得最大的靈活性。

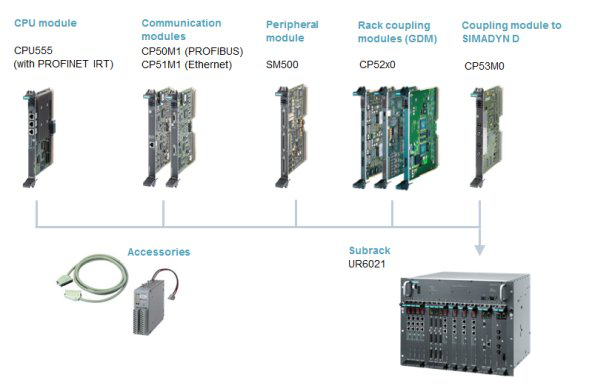

　　模塊化系統設計

　　SIMATIC TDC是一個模塊化多處理器系統，由一個或多個子架組成。子架(VMEbus標準)配有處理器，外圍設備和通信模塊。對于與其他自動化組件的連接，SIMATIC TDC支持通信標準：

　　PROFINET

　　PROFIBUS

　　工業以太網

　　處理器模塊CPU555

　　高性能，適用于要求苛刻的控制任務。

　　64位架構

　　基本采樣時間為100μs

　　PROFINET IRT帶3端口開關

　　帶P0接口的背板總線，用于CPU555模塊之間的快速點對點通信

　　通信模塊CP50M1和CP51M1

　　強大的溝通能力。

　　調試

　　過程控制

　　操作員控制和監控

　　從而支持以下協議：

　　MPI

　　PROFIBUS DP

　　使用TCP / IP和/或UDP的快速以太網

　　產品編號：

　　CP50M1：6DD1661-0AD1

　　CP51M1：6DD1661-0AE1

　　外圍模塊SM500

　　外圍連接的各種可能性：

　　8個模擬輸入和輸出

　　4集成模擬輸入

　　16個數字輸入和輸出

　　4個增量編碼器輸入

　　4個絕對編碼器(SSI / EnDat)

　　耦合模塊CP53M0

　　耦合模塊，可輕松遷移/擴展SIMADYN D工廠

　　循環/時鐘時間的同步

　　警報

　　最多可以連接兩個SIMATIC TDC子架。

　　機架耦合模塊GlobalDataMemory(GDM)CP52x0

　　用于同步多計算和最多44個機架的耦合。

　　使用GlobalDataMemory機制的機架耦合提供：

　　中央工廠數據存??儲/共享內存

　　循環/時鐘時間的同步

　　警報

　　刷新率<1ms(630 MBaud，200 m)

　　產品編號：

　　CP52MO內存模塊6DD1660-0BF0

　　CP52IO接口模塊6DD1660-0BG0

　　CP52AO訪問模塊6DD1660-0BH0

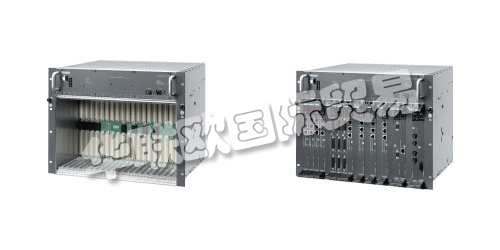

　　子架UR6021

　　子架是SIMATIC TDC的基本組件。它允許具有大功率儲備的硬件的可擴展擴展

　　19“系統用于墻壁和櫥柜安裝

　　21個插槽

　　64位背板(VMEbus)

　　8個帶P0接口的插槽，用于CPU555模塊之間的快速點對點通信

　　擴展電源電壓范圍(AC / DC)

　　可更換的風扇托盤

　　可配置的運行時間計數器，簡化維護計劃

　　SIEMENS多處理器控制系統SIMATIC TDC系列相關產品圖片：
