帶優化干擾輪廓的TENDO LSS刀柄設定SCHUNK產品范圍的標準，節省昂貴專用刀具的制造費用。德國SCHUNK液壓刀柄TENDO LSS描述

應用領域：
非常適用于不易觸及的區域精密加工。例如，模具行業中銑削難度大的較深輪廓時;也可在鉆孔和鉸孔時使用

優點-為您帶來的益處
優化的干擾輪廓：最佳的工件觸及性
最高回轉和重復精度：均勻的切削作用和最高重復性保證了最佳的表面效果。您的優勢：高精度加工和安全過程。
出色的減振性能：這確保了機床主軸免受磨損和延長刀具壽命
無需外圍設備，數秒內換刀：搬運最簡便。使用內六角扳手將加壓螺栓擰至止位
無需其他外圍設備即可進行微米級精準換刀：您將獲益：節省了裝夾時間，無需投資附加的夾持設備。
精確的軸向長度預調節：可以徑向或軸向驅動，刀具預設快捷、方便
標配精密動平衡：適用于高速情況，在轉速為25,000 rpm時其平衡等級為G2.5。
廣泛的兼容性：可與TENDO SVL和TRIBOS SVL加長桿完美組合使用。
靈活性高：由于使用了減徑套。
低維護：完全封閉的系統確保了較長的使用壽命

德國SCHUNK液壓刀柄TENDO LSS的功能與亮點：

無與倫比極細且精密-回轉精度<0.006 mm(當L1=200 mm在伸出長度為2.5 x D處)

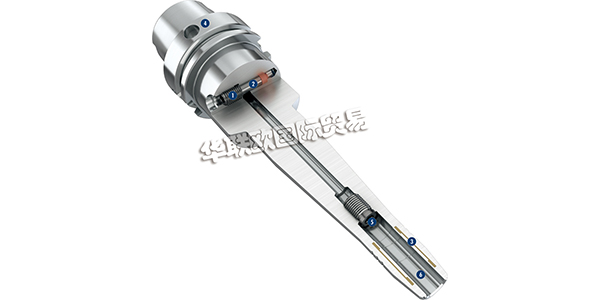

1：夾持螺釘
加壓螺栓移動驅動活塞。使用內六角扳手，將加壓螺栓擰到止位。不需要使用扭矩扳手。
2：驅動活塞
驅動活塞將液壓油壓入油腔系統中。
3：膨脹壁和腔體
膨脹套均勻膨脹壓住刀具柄部。在整個表面上完全夾持前，此夾持過程首先使刀具柄部定心。腔系統注入液壓油，對夾持刀具具有減震效果。將切削刃的磨損降至最低，延長使用壽命達40%。
4：刀柄本體
機床接口位于刀柄基體上。
5：長度調節螺釘
用于快速簡便預置。
6：排污槽
TENDO液壓膨脹刀柄的夾緊壓力極高，可使油、潤滑脂或潤滑劑殘留物擠到環槽中，使得夾持表面保持干燥。
