E+H電子差壓變送器FMD系列帶陶瓷和金屬測量膜片,可用于帶壓罐或真空容器中的差壓測量,或液體的液位、體積或質量測量。FMD71/FMD72 特別適用于變化環境溫度條件下的帶壓罐或真空容器和罐、高蒸餾塔和其他容器中介質的液位測量。HP 側傳感器安裝在較低的測量連接位置處,LP 側傳感器安裝在最高液位之上。使用安裝支架,可以將變送器安裝在柱子上或墻壁上。傳感器信號采用數字式傳輸方式。此外,還可以分別計算和傳輸傳感器溫度和每個傳感器上的過程壓力。電子差壓系統消除了傳統機械結構帶來的影響,具有更高的過程適用性和可靠性,由于縮短了安裝時間、維護時間和停機時間,并減小了備件需求,降低了用戶的整體運行成本,通過 HART 診斷連續監測整個系統的運行狀況,高重復性和高長期穩定性。
E+H電子差壓變送器FMD系列測量原理:
帶陶瓷過程隔離膜片的設備
陶瓷傳感器是非充油傳感器,即過程壓力直接作用在結構堅固的陶瓷過程隔離膜片上,導致膜片
發生形變。陶瓷基板電極和過程隔離膜片電極可以檢測與壓力成比例關系的電容變化。陶瓷過程
隔離膜片的厚度確定了測量范圍。
優勢:
• 確保最大抗過載能力為 40 倍標稱壓力
• 采用 99.9 %超純陶瓷(Ceraphire
®
,詳情請參考 www.endress.com/ceraphire):
– 超強耐化學腐蝕性
– 低松弛度
– 強機械穩定性
• 可用于溫度高達 150 °C (302 °F)的絕壓真空測量
• 小測量范圍
帶金屬過程隔離膜片的設備
過程壓力使得傳感器的金屬過程隔離膜片發生形變,填充液將壓力傳輸至惠斯頓橋路上(半導體技
術)。測量與壓力變化相關的橋路輸出電壓,并進行后續計算。
優勢:
• 最高過程壓力為 40 bar (600 psi)
• 全焊接過程隔離膜片
• 小齊平安裝的過程連接
• 與帶毛細管的隔膜密封系統相比熱效應顯著降低
測量系統:
FMD71/FMD72 包含兩個傳感器和一臺變送器。其中一個傳感器用于靜壓測量(高壓),另一個傳
感器用于頂部壓力測量(低壓)。變送器基于上述兩個數字量數值計算液位(電子差壓)。
部分產品型號:
FTM51-AGJAM4A52AAL=300mm |
FTM51-AGG2M4A32AA |
FTM51-AGG2L2A72AAL=2000MM |
FTM51-5GG2M2AH2AA |
FTM51-AGJ2L4A37AAL=400MM |
FTM51-AGG2L4A73AAL=500mm |
FTM51-AGG2L2A32AA |
FTM51-5AG2L4AH7AAL=400mm |
FTM51-AGJ2L4A37AAL=1000MM |
FTM51-AGG2L4A73AA |
FTM51-AGG2L2A12AAL=500MM |
FTM51-4AG2L4A12AA |
FTM51-AGJ2L4A37AAL=650MM |
FTM51-AGG2L4A52AAL=650MM |
FTM51-AGG2L2A12AA |
FTM50-ATD2A4A72AA |
FTM51-AGJ2L4A37AAL=2000MM |
FTM51-AGG2L4A52AAL=400MM |
FTM51-AGG2L1A52AAL=300MM |
FTM50-AGK2K2A32AA |
FTM51-AGJ2L4A37AAL=1500MM |
FTM51-AGG2L4A32AA |
FTM51-AGG214A73AAL=500 |
FTM50-AGJ2A4A52AA |
FTM51-AGJ2L4A13AA |
FTM51-AGG2L4A32AAL=450MM |
FTM51-ABS2M4AH2AA,L=400mm |
FTM50-AGJ2A4A37AA |
FTM51-AGJ2L4A12AA |
FTM51-AGG2L4A32AAL=800MM |
FTM51-ABS2M4AH2AA |
FTM50-AGJ2A4A32AA |
FTM51-AGJ2C4A32AAL=500 |
FTM51-AGG2L4A13AAL=1500MM |
FTM51-AAF2L4A57AAL=340MM |
FTM50-AGJ2A2A52AA |
FTM51-AGG2M4A32AAL=400MM |
FTM51-AGG2L4A12AAL=350MM |
FTM51-6GJ2L4A54AAL=300mm |
FTM50-AGJ2A2A32AA |

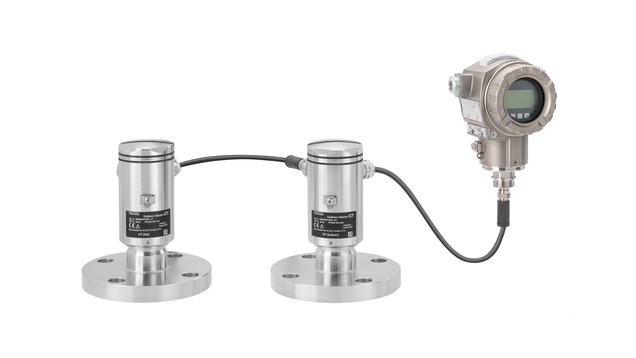

E+H電子差壓變送器FMD相關產品圖片:
