EGE電感式接近開關介紹：

　　工作：

　　EGE電感式接近開關與高頻振蕩電路配合使用，通過線圈在有源傳感器表面上產生交變電磁場。當金屬物體接近該場時，在振蕩電路中發生阻尼。如果該阻尼超過閾值，則產生切換信號。

　　EGE電感式接近開關工作距離：

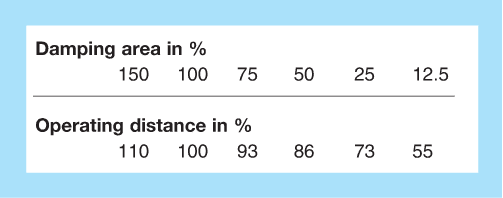

　　工作距離是物體與產生開關信號的有源傳感器表面之間的距離。工作距離取決于線圈的直徑。因此，更長的操作距離需要更大的傳感器。在某些EGE傳感器上，操作距離是可調節的。如果金屬物體僅阻尼交變場的一部分，則操作距離減小; 一個更大的物體會增加它。以下近似值來自由ST37鋼制成的標準矩形測量板，其邊緣長度對應于傳感器線圈的直徑或額定操作距離的三倍，以較大者為準。

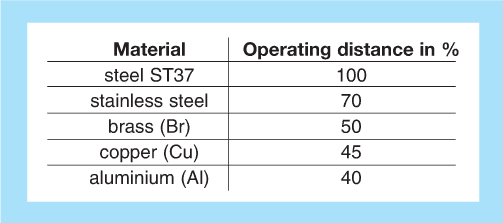

　　操作距離受物體材料的影響：不同材料對鋼ST 37的恒定尺寸產生改變的操作距離。下表列出了材料相關減少因子的近似值。在實際應用中，例如，由于不同的合金化，可能發生變化。

　　額定工作距離sn：

　　額定工作距離是一個器件參數，不考慮樣品差異和外部影響，如溫度和電源電壓。

　　有效工作距離sr有效工作距離是標稱電壓下的工作距離和23°C的標稱溫度。它在額定工作距離的90%到110%之間。

　　可用的工作距離su：

　　可用的工作距離在整個允許的溫度和電壓范圍內，在有效工作距離的90%和110%之間。

　　確保操作距離sa確保的操作距離考慮了所有外部影響和樣本方差，并且在可用操作距離的0%至80%范圍內。在此范圍內，確保了有保證的切換。

　　開關點漂移：

　　工作距離是在23°C的環境溫度下給出的。在允許的溫度范圍內，工作距離與23°C時的值相差不到15%。被測物體的溫度對開關點沒有影響。

　　滯后H：

　　開關滯后描述了接近物體時接通點與傳感器分離過程中的關閉點之間的距離。即使存在振動，溫度漂移或電氣變化，滯后也會產生穩定的開關信號。滯后在EN60947-5-2中定義為距有效工作距離最多20%，并且與EGE傳感器的有效工作距離sr相比，其滯后值通常為10%。

　　重復精度R：

　　重復精度描述了在特定情況下重復接近物體后切換點的維護。EGE傳感器的典型公差小于有效工作距離的3%。

　　開關頻率：

　　傳感器的最大開關頻率在半額定工作距離sn下確定，標準測量板符合EN 60947-5-2

　　EGE電感式接近開關工作電壓：

　　工作電壓是EGE傳感器內安全工作的電壓范圍。對于恒定電壓電源，確保在包含殘余紋波時仍能觀察到極限值非常重要。

　　電流承載能力：

　　該電流為環境溫度為25°C和歐姆負載時傳感器的開關輸出提供最大長期電流。在升高的環境溫度下，電流負載能力降低。

　　對于模擬輸出，必須遵守相應技術數據中給出的邊界值，特別是電阻負載的允許值。

　　短路保護:

　　短路保護確保傳感器不會因輸出短路而損壞。刪除故障后，輸出將重新激活。如果列出最大過載電流，則不應超過此值。

　　過電流釋放:

　　該值表示短路保護響應的電流中值，公差為±20%。

　　反極性保護:

　　反極性保護可防止電壓極性反轉而損壞傳感器。

　　電壓降Ud:

　　電壓降產生于半導體元件的內部電阻，半導體元件位于輸出的電流路徑中。它取決于負載電流，并聲明為200 mA的平均電流。

　　剩余電流Ir:

　　當輸出被阻斷時，剩余電流在負載電流電路中流動。并聯切換傳感器時必須考慮剩余電流。

　　最小負載電流Im:

　　使用雙線設備實現無故障運行時，最小負載電流是必需的。

　　電流消耗:

　　電流消耗是傳感器在沒有負載的情況下可以吸收的空載電流Io的最大值。

　　EGE電感式接近開關環境溫度:

　　環境溫度表示傳感器的最大允許溫度范圍。

　　電磁兼容性EMC:

　　EMC等級是衡量傳感器抗外部電磁影響的抗擾度的指標。該信息基于標準EN 61000-6-2。

　　接通脈沖抑制:

　　EGE傳感器具有接通脈沖抑制功能，可在施加工作電壓時在接通階段阻斷輸出。

　　保護系統:

　　保護系統表明傳感器不受外來物質和水滲透的影響，符合EN 60529標準。

　　帶有黃色發光二極管的LED顯示 EGE傳感器以光學方式指示開關狀態。

　　EGE電感式接近開關外殼材料:

　　外殼材料決定了傳感器對外部影響的耐化學性。對于特殊應用，可提供其他外殼材料。

　　連接:

　　傳感器的連接通過插件連接或電纜完成?？筛鶕?jù)要求提供不同類型和長度的電纜。

　　EGE電感式接近開關相關產品圖片：
