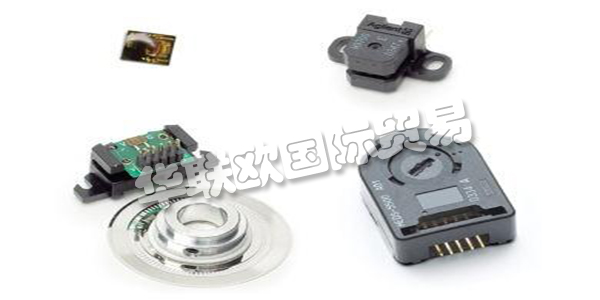

所謂的編碼器有什么效果?

檢測出旋轉運動或者水平運動機械的移動方向、移動量、視點。

的確，編碼器僅僅一個很小的部件?？墒撬蛟S用在咱們想都沒想過的機器上。在現在，咱們都很清楚編碼器是同電機結合運用的。世間有千百萬種或許性，編碼器同電機結合運用也僅僅是九牛一毛，它還有更多你所意想不到運用。

此次咱們就講一講“從編碼器的基礎到運用”，來介紹編碼器所隱藏的魅力。這次介紹共分為四個欄目，第一欄目：大略介紹編碼器并介紹編碼器運用事例。第二以及第三欄目：將具體介紹編碼器的作業原理及其特征。雖然是言簡意賅，但也闡明幾個作業原理以及輸出形狀。讓咱們對編碼器可以有一個整體認識，依據其品種清楚優缺點，可以簡略分辨出其特征。第四欄目：咱們回歸到開端的話題，編碼器有什么其他用處。介紹編碼器的實踐運用事例。

咱們身邊的無名英雄

熟悉運動操控的各位對編碼器都是耳熟能詳?shù)?。可是關于尚未觸摸過編碼器的人來說，編碼器是比較陌生的。所以小編就以日常日子中咱們都乘坐的電梯為例來介紹編碼器的效果。在介紹之前，咱們先幻想一下咱們坐電梯的進程。咱們按下“△▽”按鈕，不過一會電梯便到咱們的樓層然后自動翻開門，隨后咱們進入電梯。進入電梯后，咱們按下對應樓層的按鈕。電梯門自動關閉，將咱們載送至對應樓層，電梯門又再次翻開。

在這一連串的進程背面，其實有兩個編碼器發揮著重要效果。不知道你是否察覺到了?首先，第一個編碼器進行電機操控使電梯運動。因為電梯是經過電機旋轉進行上下運動，所以只要清楚旋轉方向，就可以判別電梯是上升仍是下降。別的，編碼器可以檢測出電機的移動量(旋轉圈數)，這樣一來便可以清楚電梯究竟移動了多少數。經過電梯操控盤運用這些編碼器供給的信息，可以讓電梯快速且平穩地到指定樓層。

另一個編碼器則是操控電梯門自動開閉的電機。咱們經?？措娞莸拈_閉，就很清楚其背面是有著細膩而精細的操控。電梯門翻開的機遇，以及最后閉合的機遇都非常精確。在電梯門翻開的進程中可以加快電梯門運行，完成時間縮短。經過編碼器正確把握電機運動，并加以操控，就可以完成絲一般柔順的動作。

最初電梯呈現在人們視野的時分，編碼器尚未遍及。上述的編碼器作業悉數由人來完成。最初還沒有“△▽”按鈕，都是用鈴聲。咱們看民國時期的電影或許就能見到這一幕，上海灘大佬進入電梯，電梯中的服務生依據鈴聲拉下閘門，讓電梯抵達對應樓層?？墒窃诂F(xiàn)在，因為測定電機的旋轉方向以及轉數量的編碼器的運用，電梯變得越來越便利再也不用像之前一樣用人工來操作了。

編碼器的結構是什么?

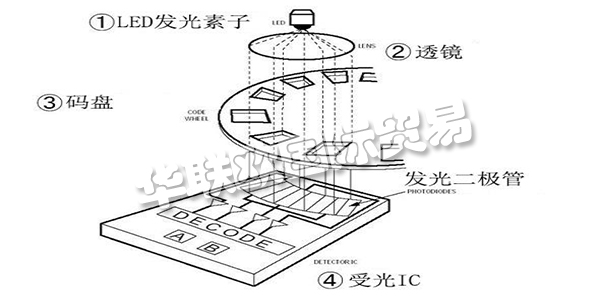

那么如何運用編碼器才干知道“旋轉方向”，“旋轉方位”，“旋轉速度”呢?本次就用透光型編碼器做一個簡要闡明。透光型編碼器主要由四部分結構構成——①LED發光素子;②透鏡;③碼盤;④受光IC。

首先LED發光素子的光是錯亂光。經過透鏡將光集中在一起并轉化成平行光。碼盤上等分地開通若干個長方形孔(有通光也有不通光)。射到受光IC上的發光二極管等電子元件上，經過信號轉化電子部進行處理，最后輸出“A相”，“B相”兩種方波。

A相同B相的相位關系是國際通用的，B相同A相相差1/4周期輸出。經過處理A相與B相這兩種編碼器輸出，就可以清楚電機的旋轉方向，旋轉方位以及旋轉速度。那么下面咱們就講講如何將他們檢測出來的。

旋轉方向的檢測

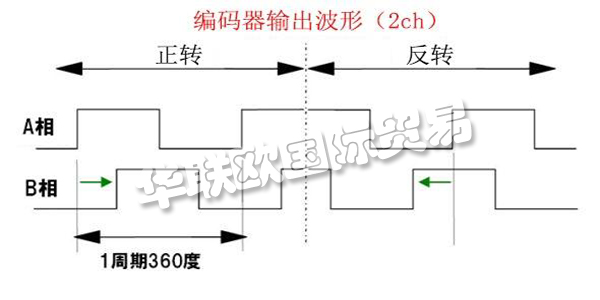

經過檢測A，B相的呈現先后順序，可以判別旋轉軸的旋轉方向。比如說編碼器碼盤順時針旋轉的時分，B相會比A相晚呈現。假如碼盤逆時針旋轉時，B相就會先于A相呈現。這樣的結構不單單可以用來判別旋轉方向可以用來判別水平驅動時的移動方向。

旋轉方位的檢測

碼盤(光柵盤)是在一定直徑的圓板上等分地開通若干個長方形孔。在這兒咱們家測一周有360個長方形孔。因為每個長方形孔輸出一個脈沖信號，所以可以檢測出每個脈沖相同于一度的旋轉方位。假如1周有3600個長方形孔的話，同理可以檢測出0.1度的視點。

旋轉速度的檢測

測出編碼器輸出的脈沖頻率和編碼器分辨率，再依據下方公式很簡略就能算出編碼器的速度。

轉速(r/min)=(脈沖頻率/分辨率)*60

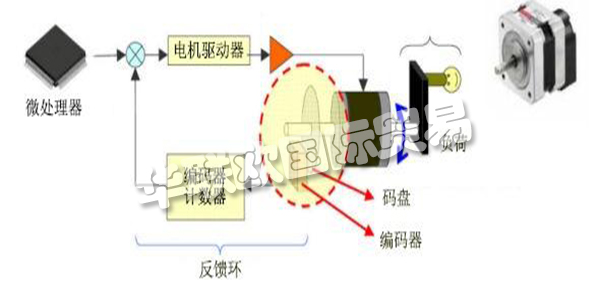

靈活運用編碼器就可以操控電機的旋轉方向、旋轉方位、旋轉速度。仍是用之前說到的電梯那個比如，如圖4微處理器宣布操控信號驅動電機，安裝在電機軸上的編碼器輸出信號。之后用編碼器計數器處理編碼器輸出，同微處理器的操控信號進行差動比較。經過比較驅動電機的操控信號和電機旋轉的成果，只向電機供給方針轉數所需求的電量。在這種封閉結構中進行比較演算的形狀，咱們稱之為閉合回路(閉環)。

完成高精度運行

講到這兒想必咱們對編碼器的運行已經有了大致了解。那么現在咱們回歸到編碼器的其他運用上。

假如有人問你編碼器是干什么的啊?最簡略的答案就是測出旋轉或移動物體的移動方向、移動量、視點。因而一般狀況下提及編碼器的運用，咱們可以舉出用電機驅動的機器。

不過這樣說的話，好像范圍過分廣泛了。換個更加精準的說法，高精度運行的機械設備。像電風扇這種家電，用無刷電機也不會有什么問題，也就沒有必要運用編碼。與此相反，工業機器人、AGV、模組等各種工業設備，因為高精度運作的要求，編碼器在這些設備被廣泛運用。

除此之外，文章開頭介紹的電梯，對自身運動有著高要求的設備也會用到編碼器。近些年在混合動力汽車以及電動汽車上，編碼器的運用也越來越廣泛。

有電機的地方就有編碼器

有沒有意識到目前所介紹的編碼器運用悉數都跟電有關?進行旋轉或水平運動，除了用電作為動力源的電機驅動之外，用油壓、氣壓作為驅動方法也是有的?？墒沁@些油壓和氣壓設備，基本上沒有運用編碼器。

為什么呢?首先，電機的話經過電源開關的操控，可以立刻敞開或中止運動。經過操控電機電壓和頻率，可以簡單改動轉數。因為這些動作都有著高應對，經過編碼器可以對電機進行高精度且敏捷的操控。

用油壓作為動力源的話，油壓上升是需求時間的(例如螺旋槳)，也就無法像電機那樣用編碼器進行操控。不單單是螺旋槳開端運動的時分，假如要改動轉數時，螺旋槳無法立刻呼應，只可以漸漸改變。這是因為驅動螺旋槳運動的油壓受油的黏性、管道阻力所約束。油壓的改變以及螺旋槳轉數滯后，使得用編碼器測定轉數進行操控變得異常困難。氣壓設備同理。

現在深圳市華聯歐國際貿易有限公司小編就將編碼器的運用事例分為兩類同咱們分享。

“現在之前的運用事例”，“最近才有的運用事例”

現在之前的運用事例

與步進電機組合“檢測丟步”

步進電機向繞組輸入脈沖電流，旋轉脈沖對應的運動視點。因而，即便沒有反應操控，基本上電機的旋轉方向和旋轉視點，操控器都可以識別的。可是假如發生什么毛病的話，用脈沖電流無法運動，操控器同實踐運動之間就有存在差錯。假如運用場合需求高精度，差錯發生時，為了檢測出差錯并用驅動器進行求證，就需求搭載編碼器。

作業平臺X-Y驅動臺的方位檢測

對搭載工件的驅動臺進行X軸-Y軸(水平方向)的移動操控會運用到編碼器。例如，NC銑刀盤和放電加工機，它們往往要求幾μm--十幾μm的精度。為了完成這一點，編碼器往往要達到需求精度十倍。編碼器的運用環境假如是切削加工的話，會遭到切削粉、切削油、振動影響，假如運用環境是放電加工的話，會遭到電波干擾。在這種嚴峻的運用環境中，對編碼器分辨率的要求是極高的。

噴墨打印機的印刷操控

噴墨打印機的墨頭動作操控也會用到編碼器。“藍色”、“深紅色”、“黑色”等顏色，在什么時分印刷，這種操控信號由編碼器產生。別的水平方向的印刷完畢后，移動紙張印刷其他區域，這個時分也是用編碼器操控旋轉筒移動紙張。

最近才有的運用事例

步進電機的降低功耗

現在的步進電機運行一般都是用最大電流進行運行。這是為了避免之前說到的“丟步”。別的，為了避免中止時讓電機隨意旋轉，需用勵磁電流。因而不管電機動與不動都需求通電，所以很難完成低能耗。

裝上編碼器，不僅可以監控電機運行時丟步狀況，更可以監督編碼器供給的電機負荷反應信號，這樣一來便使只供給需求的電流成為或許。別的，電機中止時，經過監督編碼器信號，可以做到減少整體消費電流。

工業閥門旋轉部分的操控

各種配管都會配備閥門。也會有用電機驅動進行閥門旋轉操控的產品。可是受運用環境的影響，光學式的編碼器是無法選用的?？墒?，磁編比光編更習慣惡劣環境，體積小更簡略安裝。因而適用于工業閥門。

完畢語

這兒講的編碼器運用都是同電機相結合的運用，現在廣泛運用的油壓以及氣壓設備并不會消失?？墒窃絹碓蕉嗟念I(lǐng)域開端將電機作為首選。眾所周知油壓與氣壓的優勢在于可以供給強大的動力，可是隨著技能的前進，選用電機也變得越來越多。這樣一來，編碼器的運用也會越來越廣泛。
