E+L顏色傳感器

　　E+L顏色傳感器是一種傳感裝置，是將物體顏色同前面已經示教過的參考顏色進行比較來檢測顏色的裝置。當兩個顏色在一定的誤差范圍內相吻合時，輸出檢測結果。

　　E+L顏色傳感器工作原理

　　E+L顏色傳感器一直用裝配線來檢測特定的組件。E+L顏色傳感器的挑戰是檢測微妙差異相似或高度反光的顏色。例如,金屬涂料在汽車工業中使用很難區分灰度的顏色或黃金。匹配組件這是重要的,如鏡子的身體或保險杠都離不開傳感器協助。此外,E+L顏色傳感器通過數量有限的顏色可以檢測，并通過他們有限的能力迅速改變設置或處理多個顏色。

　　電子技術的發展,光學,軟件促進E+L顏色傳感器發展。這項技術使得更敏感的E+L顏色傳感器,可以忽略光澤和區別出微妙的色調?？梢哉{(diào)整方便靈活的制造和精確的色彩校正。

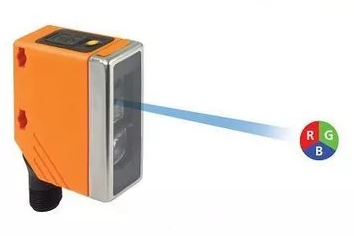

　　一個典型的E+L顏色傳感器具有高強度白光LED,光在目標項目調制。反射從目標是分析的成分紅,綠,藍(RGB)值和強度。此信息用于驗證正確的部分和組裝,準確控制制成品的顏色。

　　在一個典型的應用程序中,機器操作員持有一個顏色樣本在前面的E+L顏色傳感器,編程它對這個特定顏色相匹配。這個過程期間及之后,運營商可能會注意到匹配失敗涉及色彩略暗或略輕,但仍在可接受的質量標準。操作員然后重組E+L顏色傳感器與更廣泛的高/低設置點和通過試錯過程建立理想的范圍。

　　如果E+L顏色傳感器有多個通道,它可以被編程來識別多種顏色一個顏色在每個頻道,每個頻道信號是一個離散報警輸出。這一技術使簡單的顏色識別或匹配,比如排序或部分識別功能,通過/失敗標準是足夠的。

　　在實踐中,E+L顏色傳感器輸出原始RGB讀數為模擬信號。模擬信號更適合通信,因為數字讀數為三個渠道將超過每150µs吞吐量限制典型的串行協議。一個E+L顏色傳感器可以將原始RGB信號模擬與10位分辨率將輸出5mV的每個1023步。

　　如果顏色變化的原因是無法輕易地發覺或者如果沒有顯示可用,模擬RGB信號可以數字化和美聯儲到數據采集系統。這允許全面的變化趨勢,分析傳感器讀數。一些E+L顏色傳感器提供一個數據轉儲模式原始數字讀數。
